12.02.2021: inwentaryzacja architektoniczna zabytkowego budynku w Radomiu

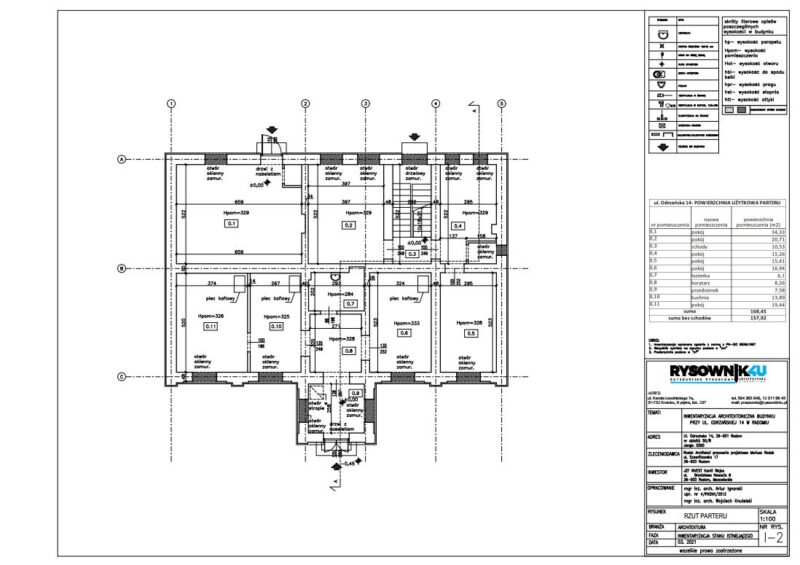

23.02.2021 Na przełomie lutego i marca rozpoczeliśmy pomiary budynku, kórego jedna z elewacji wykonana jest z cegły. Architekt zlecił nam kompletną inwentaryzację z uwagą aby na elewacji zaznaczyć wszystkie szczegóły. Staraliśmy się aby wszystkie detale, elementy gzymsów, cokołów, zewnętrzne części okien były precyzyjnie oddane. Zawsze zależy nam aby odbiór treści rysunków był prawidłowy zarówno w wersji elektronicznej ( PDF, dwg) jak i wydrukowanej na arkuszu. Oprócz zdjęć z pomiarów pokazujemy finalne opracowania.
15.02.2021: detale Masters Solusions
15.02.2021 Od lutego, przez kolejne miesiące, wykonywaliśmy dla jednego z większych klientów naszej firmy ( i gagntów ze swojej branży na świecie) szereg detali technicznych do nowego katalogu. Dla Masters Builders Solustion ( wcześniej część firmy BASF Polska) narysowaliśmy poszczególne detale techniczne, na których pokazano rozwiązania zastosowania ich produktów. Detale pokazują między innymi: szczegóły wanien technicznych, szamb, parkingów, dachów, posadzek. Różnymi kolorami, na każdym rysunku w skali 1:5, pokazano szczegółowo rozwiązania tej firmy. Co dla nas miłe klient powrócił do nas po paru latach z podobnym zleceniem. Detale techniczne, które wykonaliśmy do katalogu tej firmy nie stanowiły dla nas żandego problemu. W naszej formie mamay doświadczonych projektantów, którzy wyspecjalizowani są na danych szczegółach rysunków wykonawczych, zwłaszcza fragmentów budynków architektruy przemysłowej ale też i mieszkaniowej.
08.02.2021: inwentaryzacja architektoniczna budynku przy ul. Pawlikowskiego, Kraków

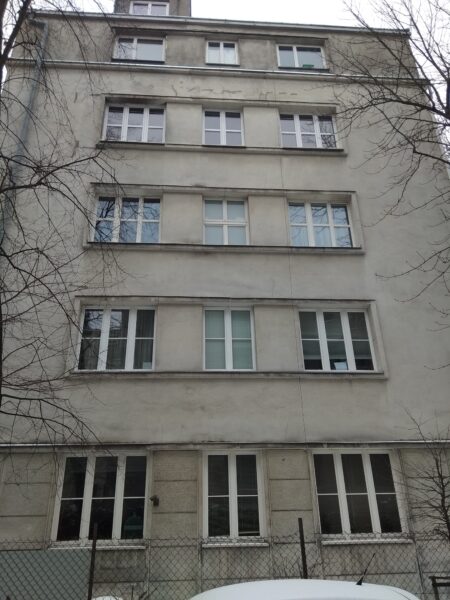

08.02.2021 Z początkiem lutego rozpoczeliśmy kolejną inwentaryzacje budynku. Tym razem był to budynek mieszkalny wielorodzinny w Krakowie. Pomimo zimy mamy co robić. Wytyczne od zleceniodawcy: jak najszybciej wykonać inwentaryzację wszystkich rzutów dla wspólnoty mieszkaniowej w celu ” ogarnięcia” zamieszania dot. powierzchni lokali i części wspólnych. Na zdjęciach możecie zobaczy wnętrza klatki schodowej ( klasyczna, dwubiegowa z wygodnymi spocznikami) oraz dwie elewacje: wejściową i tylną.
Inwentaryzacja lokalu: Kraków, ul. Sienna, 18.01.2021

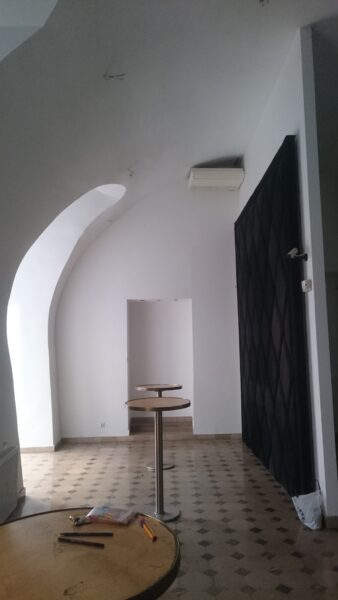

18.01.2021, Kraków Z początkiem roku rozpoczeliśmy inwentaryzację architektoniczną lokalu usługowego w centrum starego miasta w Krakowie przy ul. Siennej. Klient poprosił nas o wykonanie rzutu lokalu i widoków ścian. Pomiar lokalu zajął nam 2 h. Jeśli jesteś zainteresowany zgłoś się do nas po podobną lub inną realizację.
12.01.2021 „Od rysunku odręcznego -czyli początek inwentaryzacji budynku”.

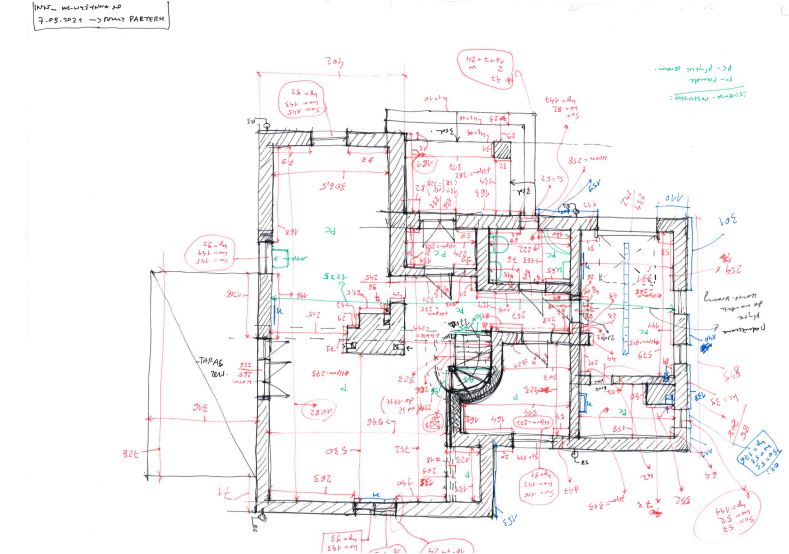

12.01.2021 „Od rysunku odręcznego -czyli początek inwentaryzacji budynku”. Dziś parę słów przeznaczę na część naszej pracy, która dotyczy opracowania inwentaryzacji architektonicznej budynków, lokali, ich części. Przed rozpoczęciem każdego zlecenia pytamy klienta czy posiada archiwalną dokumentację dotyczącą danego budynku, np. stare rzuty, projekt budowlany, inną dokumentację. Najlepszy wtedy jest skan (nie zdjęcie) danego arkusza. Po wydruku takiego zdjęcia np. z rzutem albo elewacją jesteśmy w stanie na takim podkładzie pracować. Najczęściej jednak inwestor (i jest to czasem powód wykonania inwentaryzacji budynku) prosi na o wykonanie usługi bez przekazania żadnych podkładów, materiałów. Wtedy na zwykłej kartce, będąc już na miejscu, zaczynamy rysować dany budynek. Na osobnych kartkach rysujemy odręcznie albo całe rzuty budynku, a gdy jest większy to jego części. Osobno zawsze są rysowane elewacje, lub ich fragmenty, a także przekrój ( najczęściej jest to przekrój przez klatkę schodową). Stosujemy wtedy różne kolory, w celu lepszego odczytania w pracowni, którymi oznaczamy różne wymiary w budynku. Inny stosujemy na wymiary wewnętrzne, inny na wymiary zewnętrzne, innym kolorem np. oznaczamy widoczne instalacje ( na rzucie). Dodatkowym elementem, o którym pewnie napisze w przyszłości osobny wpis na blogu, jest wykonywanie zdjęć. Robimy je, aby w trakcie rysowania budynku w pracowni, kontrolować nasze pomiary, oglądać go z zewnątrz i wewnątrz. W zależności tez od wytycznych klienta, zdjęcia niekiedy są przeznaczone dla dalszego projektowania np. wnętrz. Poniżej pokazuję parę rysunków odręcznych, właśnie z widocznymi kolorami. Mgr inż. arch. Wojciech Knutelski
27.01.2021: Inwentaryzacja architektoniczna przychodni Nosala w Jaworznie

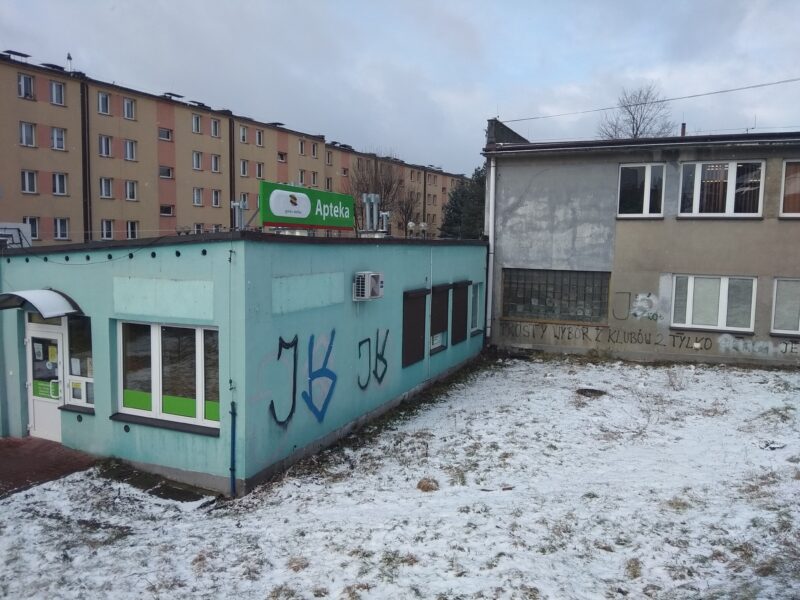

Pod koniec stycznia wykonaliśmy dla naszego stałego klienta inwentaryzacje architektoniczną budynku przychodni w Jaworzeni. Kompleks paru budynków, tworzący przychodnie dla okolicznych mieszkańców jest interesujący dzięki usytowaniu go w terenie.Budynek ten posiada dwie kondygnacje: parter oraz pierwsze piętro. Dach jest w formie stropodachu. Budynek składa się z dwóch części, połączonych ścianą w osi 4. Można rozróżnić część wyższą: gdzie mieści się funkcja przychodni, wraz z gabinetami medycznymi oraz część niższą, w której zlokalizowano aptekę i dalszą część funkcji medycznych. Część wyższa i niższa posiada trzy wejścia do budynku. Różnica między budynkami polega z ukształtowania działki, na której stoi budynek. Jest on osadzony na skarpie ze spadkiem terenu z północy na południe. Budynek jest w stanie technicznym dobrym, bez widocznych uszkodzeń. Pomiary trwały kilka dni. Klient otrzymał od nas komplet dokumentacji: rzuty poszczególnych kondygnacji, przekroje, elewacje, widok dachu. Jeśli jesteś zarządcą szeregu budynków i potrzebujesz ich pomiaru skontaktuj się z nami: Kontakt
